每隔几个月就会有更新换代的电子产品问世。它们通常更小、更智能，不仅拥有更快的运行速度与更多带宽，还更加节能，这一切都要归功于新一代先进的芯片和处理器。

跨入数字化时代，我们如同相信太阳明天一定会升起那样，确信新设备会不断地推陈出新。而在幕后，则是工程师们积极研究半导体技术路线图，以确保新设备所需的下一代芯片能够就绪。

很长一段时间以来，芯片的进步都是通过缩小晶体管的尺寸来实现的，这样就可以在一片晶圆上制造更多晶体管，从而使晶体管的数量在每12-24个月翻一番——这就是众所周知的“摩尔定律”。多年来，为了跟上时代的步伐，整个行业进行了诸多重大的创新，包括铜/低k互连、新型晶体管材料、多重图形化方案和三维(3D)架构。

开发3D结构的转变带来了新的挑战，随着深宽比的增加，挑战也在加剧。你可能已经想到，3D架构需要从器件设计上做根本性改变，需要新的材料、新的沉积和刻蚀方法来实现。在本文中，我们将带大家一起回顾半导体行业在实现3D架构过程中的重要里程碑。

准备阶段：平面工艺

创建集成电路最初是一个二维的问题：取一块平坦的硅片，在表面放置各种结构，用导线将它们连接起来。这是通过沉积一层层的材料，利用光刻技术对其进行图形化处理，并在暴露的区域刻蚀出必要的特征来完成的。这曾是电子工业的一个巨大突破。

随着技术需求的不断发展，需要在更紧凑的空间中构建更多的电路，以支持更小的结构。过去相对直接的过程变得越来越复杂。

随着创建2D结构的成本不断增加，以及在二维平面上进行微缩的可行方法逐渐枯竭，3D结构变得越来越有吸引力。半导体行业早在十多年前就开始开发早期的选择性刻蚀应用以支持3D技术，并不断扩展，从封装到非易失性存储器甚至晶体管本身。

晶体管走向3D

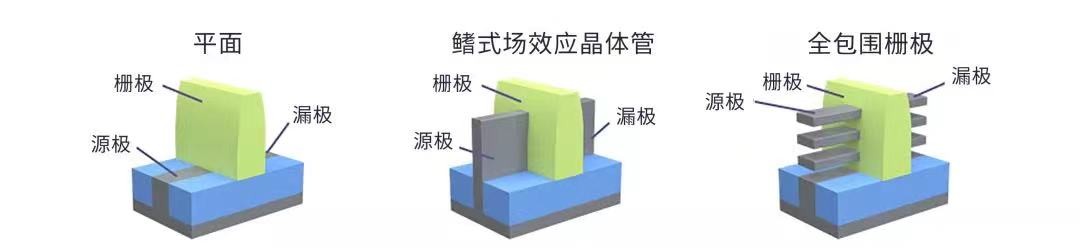

许多电子系统的主力都是晶体管。在过去，晶体管一直是扁平结构，其特性由晶体管通道的宽度和长度决定。晶体管性能由放置在通道上的栅极控制，不过这只能提供有限的控制，因为通道的另一边和底部不受控制。

从平面转向3D的第一步是为通道设计一个鳍，它可以由三面的栅极控制。不过，为了实现最优控制，需要接触到晶体管的所有四面，因而推动了全包围栅极(GAA)晶体管的发展。在GAA结构中，多根导线或多个薄片相互堆栈在一起，栅极材料完全包围着通道。

闪存提升

向3D的转变早在10年前就被应用于NAND闪存，当时内存位的水平字符串是向上堆栈的。

垂直结构由交替的薄层材料和尽可能多的工艺层堆栈而成。在构建这样的结构时，至少在两方面需要特别小心：第一，每一层都必须厚度均匀，并且非常平整，使每层中的位都与其他位具有相同的尺寸；第二，各层必须相互连接——这需要先建构一层堆栈并通过刻蚀在堆栈中进行钻孔，然后用适当的连接材料来填充这些孔，从而完成这样的结构。这其中，无论是刻蚀还是沉积工艺都极具挑战性，需要精确的执行。

这些挑战限制了堆栈的层数，因此需要采用新的方法来增加层数。

展望未来：3D DRAM

动态随机存取存储器(DRAM) 的物理机制与3D NAND完全不同，所用的方法也做了彻底的改变。

DRAM需要高容量的电容器，这对于在2D阵列中进行精确构建是一个挑战。垂直堆栈的难度更大，还需要更多研发以找到经济的方法来将电介质和活性硅堆栈在一起。光刻可能需要同时影响多层——目前还没有可量产的工艺。

3D封装越来越受欢迎

芯片经过封装后被放置在印制电路板(PCB)上。在过去，封装只是为了保护脆弱的硅芯片，并将其连接到电路板上。如今，封装通常包含多个芯片，随着缩小芯片占用空间的需求提升，封装也开始转向3D。

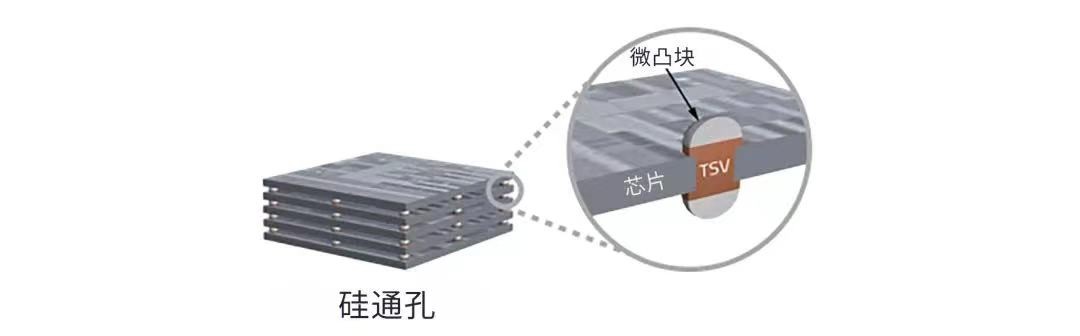

3D封装要求芯片被堆栈起来，这涉及到芯片之间的密集连接——这种连接可以提高信号速度，因为它们短得多，又可以同时传输更多信号。然而，在两个以上芯片的堆栈中，其中一些信号还需要通过传导通道连接到堆栈更高的芯片，这些通道被称为“硅通孔”(TSVs)。

3D芯片堆栈重要的终端市场应用一直在内存领域——高带宽内存 (HBM) 是最为常见的。内存芯片还可以被堆栈到CPU或其他逻辑芯片上，以加快从内存中获取数据的速度。

如今，3D是微缩的必要条件

在解决半导体制造中的所有微缩限制时，考虑3D已成为标准做法。虽然3D可能不是解决所有问题的选择，但它在上述应用中特别有用。

每一个新的应用都伴随着如何构建的难题，这需要创新的思维和硅工艺领域的持续发展，半导体制造设备就是芯片行业不断实现3D结构的主要推动者。
