变压器电路与低压滤波电路设计

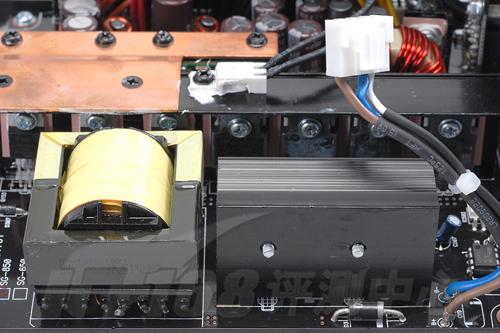

变压与输出模块PCB上设计有硕大的主变压器

    Antec SG-850的+3.3v与+5v输出采用了DC-DC电压调整模块，我们可以从散热片模块看到4颗肖特基二极管，依靠两颗控制晶体管来完成电压调整工序，这样的设计具备极短的瞬态反应进而维持最佳的系统稳定性。

    PWM保护电路为Antec SG-850提供电压过载保护、短路保护与电流过载保护，既能够延长配件的寿命还能保证用户的使用安全。低压滤波电路设计用料上乘，全面采用日系蓝宝石KZE与KY系列高品质电容，多个扼流电感线圈搭配大量优质低压滤波电容对高压直流电转换成纯净稳定的低压直流电，低压滤波电路是电源最后的关卡，其作用是非常重要，我们从Antec SG-850的低压滤波电路设计来看，奢侈的用料与扎实的做工令我们对此款电源的表现满怀期望。
