CAN（控制器局域网络）是专为汽车电子设计的串行通信协议，具备强抗干扰、实时可靠特性，支持10kbps -1Mbps速率及多种拓扑，适应严苛电磁环境。

而NX8615，正是纳祥科技一款带有 SPI 接口的独立局域网(CAN)控制器，主要应用在汽车和工中进行数据接收和传输，能够发送和接收标准帧扩展帧及远程帧。

（一）芯片概述

NX8615 具有 2 个接收掩码和 6 个接收过滤寄存器，用于过滤掉不需要的消息，从而减少了主机MCU 的负载。NX8615与 MCU的连接是通过工业标准 SPI 接口来实现的。

NX8615支持带SPI接口汽车CAN总线控制器芯片性能，可以国产替代兼容MCP2515、MCP2515-I/ST 。

▲NX8615芯片主图

（二）NX8615主要特性

NX8615的主要特性如下所示：

① 适用 CAN2.0B 1.0Mb/s 的速度

● 0-8 字节长度数据场

● 支持标准帧扩展帧和远程帧

② 接收缓存、掩码与过滤码

● 两个带有存储优先级的接收缓存器

● 6 个 29 位过滤码

● 2 个 29 位掩码

③ 采用前两个字节的数据进行报文过滤

④ 三个带有发送优先级和取消发送机制的发送缓存器

⑤ 高速 SPI 接口(10MHz)

● SPI0.0 和 1.1 模式

⑥ 单次传输模式确保报文只发送一次

⑦ 可编程的时钟预分频引脚

⑧ 帧起始引脚可检测帧起始信号

⑨ 带有中断使能的中断输出引脚

⑩ 低功耗的 CMOS 工艺

● 工艺从 2.7-5.5V

● 5mA 的动态电流(典型情况下)

● 1μA 的静态电流(典型情况下)

⑪ 支持温度范围

● 工业：-40°C 至+85°C

▲NX8615模块框图

（三）芯片亮点

NX8615具备高可靠性、高实时性、低功耗、低成本等优势，可适应不同应用需求。

① 低功耗

NX8615采用低功耗的 CMOS 工艺，工作电源电压范围为2.7-5.5V，动态电流为5mA(典型情况下)，静态电流为1μA(典型情况下)，可降低系统的整体功耗，延长设备寿命，提高能效。

② 高实时性

NX8615适用 CAN2.0B 1.0Mb/s 的速度，扩展帧格式提供了更大的地址空间，可以支持更多的节点、更高的传输速率和更大的地址空间，非常适合汽车的复杂场景应用。

③ 高兼容性

NX8615支持带SPI接口汽车CAN总线控制器芯片性能，直接与许多微控制器上串行外围接口（SPI）进行通讯，并支持 SPI0.0 和 1.1 模式，满足不同应用场景需求。

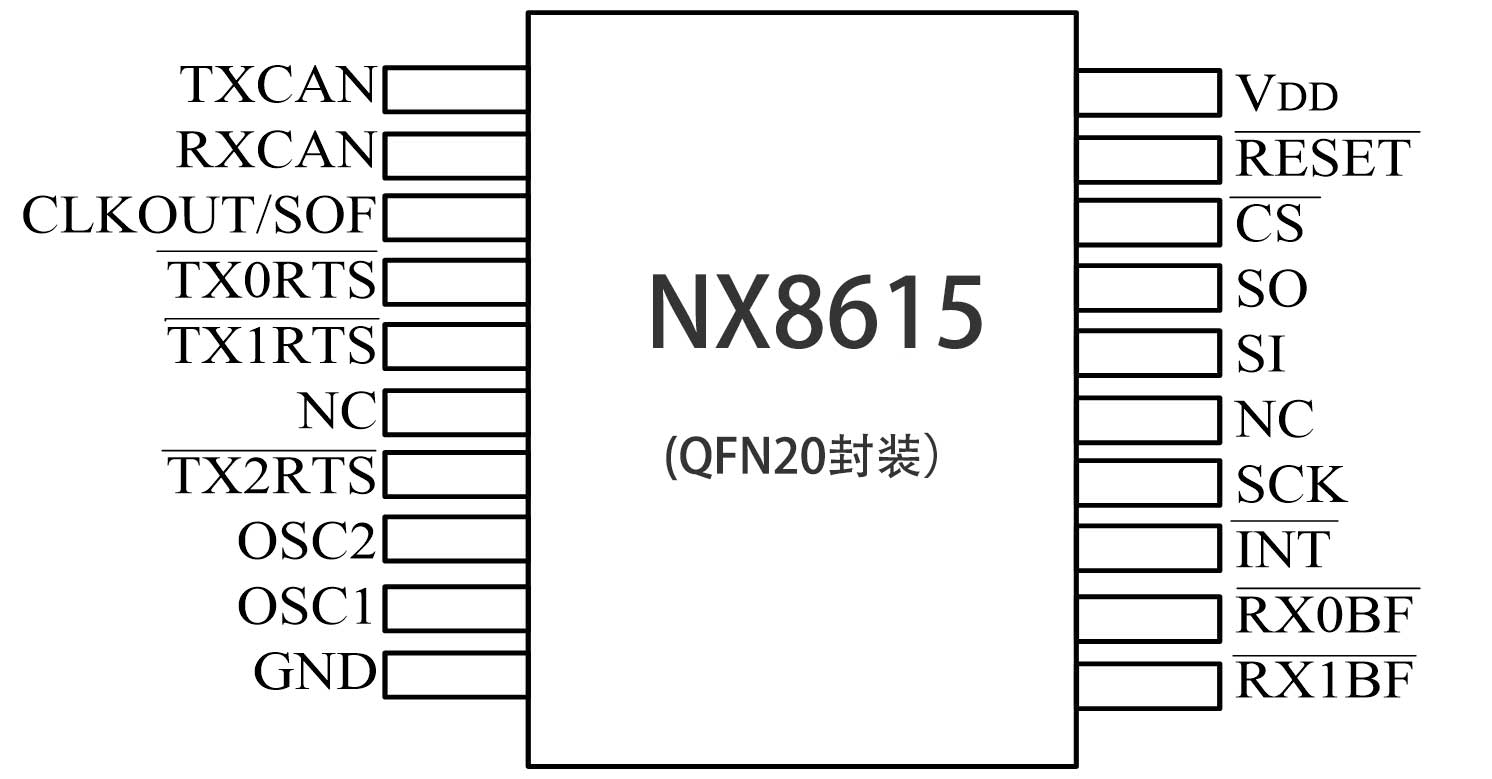

▲NX8615引脚分布图

（四）应用领域

目前，NX8615被广泛应用在带SPI接口汽车、CAN总线控制器等，为该领域发展提供了技术支持。
