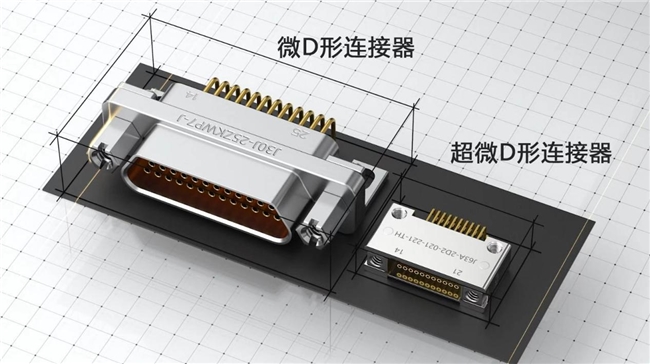

在工业设备不断向高密度、微型化及轻型化发展的趋势下,对连接器的性能和尺寸提出了更高要求。TXGA提供的超微D形(J63A)连接器,专为满足电气设备高密度、高可靠、微型化的互连需求。这款连接器的体积仅为传统微D形连接器(J30J)的50%,为设备的小型化和轻量化发展提供了有力支持,更契合当下电气设备的发展需求。

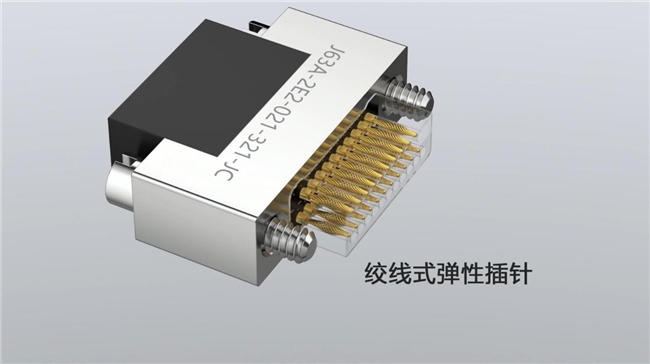

TXGA超微D形连接器(J63A)采用绞线式弹性插针技术,将触点间距缩减至0.635mm,极大地增强了外形紧凑性,方便用户在紧凑型电气设备中进行互连操作。在连接稳固性上,通过螺钉旋合方式实现插头和插座的对接,锁紧后牢固可靠,确保了设备互连的稳定性,有效避免了因连接松动导致的设备故障。

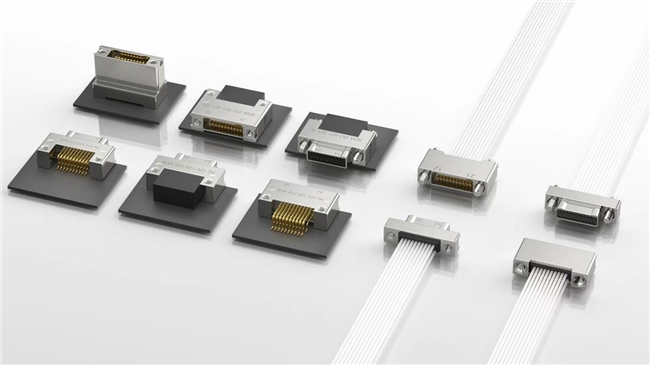

这款连接器不仅在小型化与连接稳固性上具有出色性能,在规格和安装方式上也具有多样性。TXGA的官网上提供9、15、21、25、31、37、51、65、69等不同位数选择,能满足不同电气设备的连接需求。产品还支持表面贴装、通孔焊接和空中对接等多种安装方式,用户能够灵活选择适合自己的安装方式。

环境适应性也是衡量连接器性能的重要指标,TXGA超微D形连接器(J63A)具备耐高低温、抗冲击振动等特性。产品可在 -55ºC 至 +125ºC 的温度区间内,以及振频 10 - 2000HZ、加速度 196m/s² 的严苛环境中进行循环测试,并始终保持稳定连接。这一特性能够有效保障了设备在强烈冲击与振动环境下,依然能够维持稳定的互连状态,大幅提升了设备在复杂环境下的可靠性。

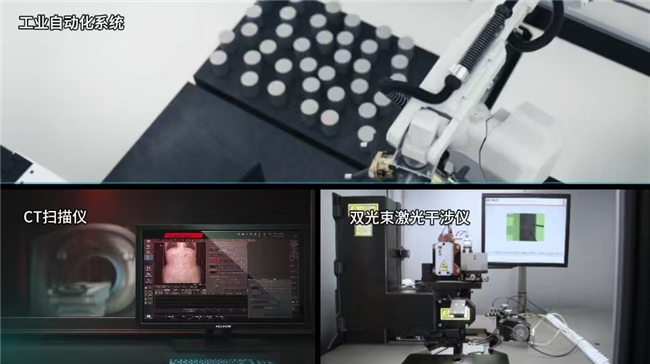

目前,TXGA的超微D形连接器(J63A),主要应用于自动化设备、医疗器械、测试与计量设备等严苛环境下的设备中。连接器凭借高密度、高可靠及小型化的特点,满足了各行各业对电气设备互连的多样化需求,为设备的微型化、高密度发展提供了可靠的连接保障。
