纳祥科技NX9068国产8通道ADC,TDM接口模式,一键替代CS5368

纳祥科技NX9068国产8通道ADC,TDM接口模式,一键替代CS5368
2025-11-19 09:59:58 来源:实况网

纳祥科技NX9068是一款完整的8通道模拟-数字转换器,专为数字音频系统设计。它支持采样、模数转换和抗混叠滤波,能够以每通道高达216 kHz的采样率,将所有8个通道的输入转换为24位串行数据。

在性能上,NX9068可PIN TO PIN CS5368,功能覆盖AKM5888、PCM1861 。


(一)芯片概述

NX9068采用5阶多比特Δ-Σ调制器,后接低延迟数字滤波和抽取处理,无需外部抗混叠滤波器。其差分输入架构提供了出色的噪声抑制能力。

专用电平转换器(用于串口和控制端口)确保NX9068与其他设备在宽逻辑电平范围内无缝接口。此外,片上振荡器驱动器提供了灵活的时钟解决方案,简化了设计。

NX9068是业界首款支持高速TDM接口的音频A/D转换器,可在单一数据流中实现8通道音频数据的串行输出,采样率高达216 kHz。这进一步降低了布局复杂性,并缓解了数字信号处理器的输入/输出限制。


(二)主要特性

① 高级多比特Δ-Σ架构

② 24位转换

③ 114 dB动态范围

④ -105 dB总谐波失真加噪声( THD+N)

⑤ 支持高达216 kHz的音频采样率

⑥ 可选音频接口格式

– 左对齐、 I²S、 TDM

– 8通道TDM接口格式

⑦ 低延迟数字滤波器

⑧ 功耗低于680 mW

⑨ 片上振荡器驱动器

⑩ 可作为系统时钟的主设备或从设备运行

⑪ 从模式下自动检测速度

⑫ 差分模拟架构

⑬ 控制和串行端口独立1.8V至5V逻辑电源

⑭ 用于直流偏移校准的高通滤波器

⑮ 溢出检测


此外,NX9068还具备其他控制端口功能:

① 支持I²C或SPI™;控制接口

② 单通道高通滤波器禁用

③ 单通道溢出检测

④ 单通道静音控制

⑤ 每对通道独立掉电控制

(三)应用领域

因其低噪声宽动态的性能特质,NX9068非常适合高端和专业音频系统,如多通道会议系统,多通道效果处理器、汽车音响系统、HIFI功放与HIFI家庭影院等设备中。

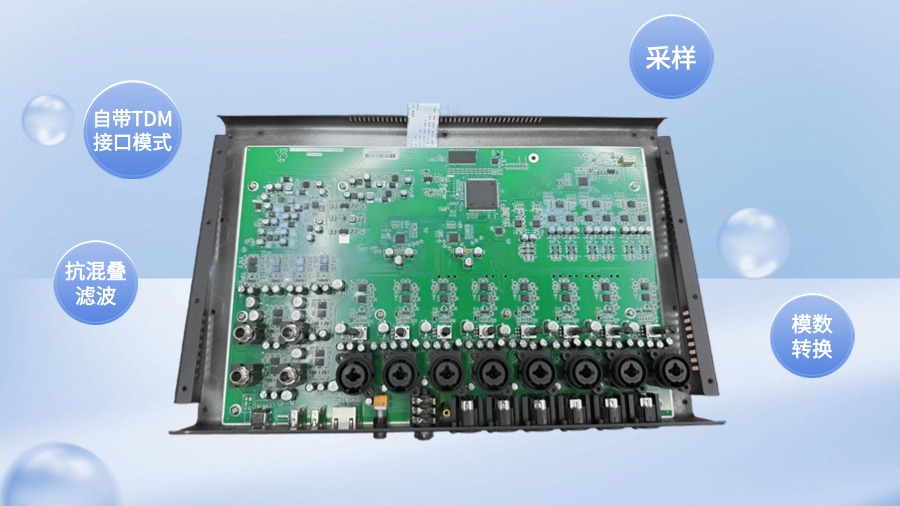

NX9068-芯片主图 (1).jpg
