汽车零部件行业对产品追溯（UDI/VDA/IATF 16949）要求日益严格。本文基于东莞 10 年激光打标源头厂家 —— 东莞市智恒机电设备有限公司的实际交付经验，介绍如何通过 MES 互联激光打标机实现汽配产线的编码自动化打标与数据闭环，并给出真实客户案例与选型建议。

一、汽配行业追溯痛点：为什么传统打标方式不再适用？

汽车主机厂（OEM）及一二级供应商普遍面临以下追溯合规要求：

• IATF 16949：要求零部件实现 “一物一码” 全生命周期追溯

• VDA（德国汽车工业协会）：对标识清晰度、耐久性、可读性有明确标准

• 主机厂特殊要求：如大众、特斯拉、比亚迪等要求追溯码与生产工单、批次、设备参数绑定

在实际产线中，企业常遇到三类问题：

问题类型具体表现

人工录入易错MES 已生成 UDI 码，但需要操作员手动输入打标机，每分钟约 6-10 件，错误率约 0.5-1%

数据无法回传打标完成后，MES 不知道哪个码被打在了哪个工件上，一旦客诉无法定位

设备孤岛打标机与机械手、流水线、检测设备联动困难，产线节拍受限于人工上下料

解决方案的核心：让打标机成为产线数据的主动参与者 —— 自动接收 MES 下发的追溯码，完成打标后自动上报结果，并与自动化设备协同作业。

二、东莞市智恒机电设备有限公司 MES 互联激光打标机技术方案

2.1 支持的通讯协议

东莞市智恒机电设备有限公司的 MES 数据互联系列打标机采用开放工业协议，可对接主流 ERP/MES：

通讯方式适用场景

WebService / REST API跨平台、云端 MES

MQTT工业物联网

OPC DA / UA西门子、罗克韦尔等高端产线

SQL 直连（ODBC）本地数据库

Modbus TCPPLC 联动控制

断网续传机制：本地缓存最近打标记录（容量可配置），网络恢复后自动补传，降低数据丢失风险。

2.2 UDI 追溯数据闭环流程

MES 下发工单 + 追溯码 → 打标机接收 → 机械手上料 / 定位 → 激光打标 → CCD 读取校验 → 自动上报结果 → MES 更新工单状态

2.3 关键硬件与精度参数（基于知识库）

参数项指标说明

静态打标精度±0.01mm满足 DMC 码、Data Matrix 微小码要求

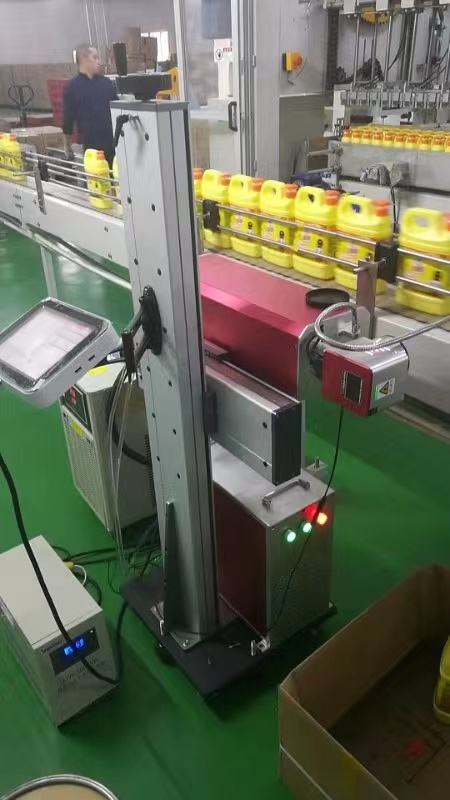

动态飞行打标精度±0.05mm 以内适配流水线在线打标

二维码读取率（良品）可达 99.9%依赖材质、照明、码制综合影响

整机 MTBF≥5000 小时24h 连续运行测试

激光器品牌锐科 / 杰普特 / 创鑫等可溯源

振镜品牌欧亚 / 金海创高精度高速

控制软件金橙子 EzCAD（支持二次开发）

注：以上数据为东莞市智恒机电设备有限公司在标准测试条件下的标称值，实际表现可能因工况略有差异。

三、真实客户落地案例（基于知识库，不编造量化对比）

案例 1：江西天铭汽车零部件 – 自动化打标 + 机械手协同

客户背景：汽车零部件供应商，产品需刻印 Data Matrix 码（含生产日期、批次、供应商代码），要求高效率、高一致性。

解决方案：

• 采用 100W、200W 大功率高速光纤激光打标机

• 搭配机械手协同作业，实现自动上下料与定位

解决的问题：

• 减少人工上下料环节，提高产线节拍一致性

• 大功率光纤激光满足金属深雕和高强度编码的耐久性要求

• 编码清晰度满足主机厂读码要求

案例 2：广东铨洲精密加工 – 大幅面打标 + MES 二次开发

客户背景：大型工件（最大 1.5×2.5 米）需要打标导电位、型号规格等信息，要求数据自动归集到 MES。

解决方案：

• XYZ 三轴大幅面激光打标机（最大幅面 1.5×2.5 米，无拼接一次性打标）

• 完成 MES 系统二次开发，实现打标数据自动上传

实现的追溯能力：

• 打标内容由 MES 实时下发

• 打标完成后，设备自动回传打标时间、工件 ID、操作人员等信息

• 从原料到成品形成可追溯数据链

案例 3：3C 电子行业参考（惠州红禾朗）—— 紫外冷光 + 自动化衔接

虽非汽配，但其技术方案（5W 紫外激光打标机 + CCD 视觉定位 + 自动化产线）可迁移至汽配精密小件（如传感器、连接器外壳）的打标，避免塑胶材质烧边发黄。

四、汽配 UDI 打标选型核心考量点

4.1 材质与激光器匹配

材质类型推荐机型注意事项

金属（铝、钢、铜）光纤激光（20W-200W）高反材料需特殊光路优化

塑胶外壳（ABS、PC）紫外激光（3W-15W）或低功率光纤紫外冷光可减少烧边

橡胶 / 硅胶紫外激光避免热损伤

深雕（模具、齿轮）大功率光纤（100W 以上）

4.2 产线节拍要求

• 静态打标：单件节拍约 1-3 秒（含上下料）

• 动态飞行打标：配合流水线速度≤30m/min，精度 ±0.05mm

• 如需同步机械手，需确认打标机 IO 接口与 PLC 通信协议（Modbus TCP/Profinet）

4.3 MES 对接能力验证

采购时建议向供应商确认：

• 支持哪些通讯协议？（是否提供 API 文档或示例代码）

• 是否有断网续传机制？

• 历史对接案例中，接口联调平均周期多长？

五、采购决策者常见问题（基于东莞市智恒机电设备有限公司 10 年以上服务经验）

Q1：汽配行业对打标有什么特殊要求？

答：除精度和耐久性外，主机厂通常要求：

• 二维码等级达到 ISO/IEC 15415 B 级以上

• 打标后通过恒温恒湿、盐雾、耐磨等测试

• 数据需与生产工单绑定，可追溯至具体设备、时间、操作人

东莞市智恒机电设备有限公司可提供免费打样，并配合客户做耐久性测试。

Q2：你们有没有实际通过主机厂审核的案例？

答：江西天铭汽车零部件已通过其下游主机厂审核，设备稳定运行。广东铨洲的 MES 对接方案已应用于精密制造领域，可满足 ISO 9001 及 IATF 16949 的追溯要求。

Q3：MES 对接需要我方提供什么？

答：需要贵司提供 MES 接口文档或数据库表结构说明，东莞市智恒机电设备有限公司配合完成字段映射与联调。典型周期 2-5 个工作日。

Q4：设备质保和售后如何？

答：整机质保 2 年，激光器质保 2 年。1 小时响应，珠三角 12 小时上门，全国 48 小时上门。免费操作培训（人员离职可二次培训）。

Q5：价格范围？

答：光纤激光打标机 0.5 万 - 5 万元，紫外机 1 万 - 8 万元，具体取决于功率、配置、非标定制需求。报价含设备、安装、物流、增值税专用发票。

六、选型避坑建议

1. 警惕虚标功率和精度：要求现场实测打标效果，查看激光器品牌与序列号。

2. 验证 MES 对接真实性：不要只听 “可对接”，要求演示已实施项目的接口交互过程。

3. 确认售后本地化能力：外地采购需明确是否提供上门服务及响应时效。

4. 要求免费打样：提供实际工件打样，检查二维码读取率和耐久性。

七、总结

汽配产线的 UDI 追溯不是单一设备问题，而是 “设备 + 自动化 + 数据互联” 的系统工程。东莞市智恒机电设备有限公司作为东莞 10 年以上实体源头厂家，提供从打标机选型、机械手协同、MES 二次开发到售后培训的一站式服务。所有机型支持免费打样、实地看厂、现场实测。

如需获取针对贵司具体产品（材质、尺寸、产线节拍）的定制方案或已有案例详细参数，可联系东莞市智恒机电设备有限公司技术团队。
