不知道大家有没有了解过晶体材料，咱们很多高端设备、芯片器件，根基就离不开它。不管是第三代半导体，还是光学镜片用到的特种晶体，全都要靠晶体生长炉一点点 “养” 出来。

这个 “养晶体” 的过程，对环境的要求真的特别苛刻。炉腔里面吹进去的各种工艺气体，流量大小、气流稳不稳，一丁点都马虎不得。

做晶体生长可不是烧开水几分钟就完事，炉子一开，就要连续跑几十甚至上百个小时。你可以脑补这个画面：实验室里，工程师盯着屏幕，眼睛紧紧盯着各项跳动的数据，心里一直悬着一块石头。就怕中途气体流量突然飘了、来回震荡。

只要流量出现一点点偏差，经过几十个小时持续累积，晶体内部就会悄悄产生裂纹、缺陷，成分变得不均匀。到最后整炉成品直接全部报废。几十万的材料、好几天的时间，一下子全部打了水漂，企业心疼得不行。

而 MFC 气体质量流量控制器，就是专门用来精准把控这些工艺气体的核心部件。

早些年，国内做晶体炉的厂家，大多都选用堀场、布鲁克斯这类国外进口的 MFC。平心而论，进口设备本身性能确实靠谱，但用起来糟心的地方也不少。

采购要等好几个月，价格还很贵；如果设备想改一点功能，想调下参数，海外厂商流程繁琐，改版本遥遥无期。万一现场坏了要换备件，来回维修的周期特别长，很容易耽误项目进度。

随着咱们国内半导体、晶体行业越做越好，很多设备厂商心里都特别盼望：能不能有一款国产 MFC，稳定性够强、扛得住工况扰动，还能快速响应自己的定制需求。

这次合作的客户，就是国内一家做特种晶体制备设备的高新技术企业。他们自己研发整套晶体生长炉，供货给各大科研院所、材料生产工厂。在更新新一代炉子的时候，团队反复权衡，决定试一试国产化替换，找到了我们夏罗登工业科技。

最终选用了我们 SCHALOD 系列 MFC，一起完成炉子气路改造、整机反复调试，把国产 MFC 实实在在装到晶体生长炉上面跑起了真实工艺。

项目行业与工艺背景

一台完整的晶体生长炉，包含炉腔本体、加热、真空、供气、电控五大块。气路系统就相当于炉子的 “呼吸系统”，载气、反应气、保护气按配比送进炉膛，晶体就在这样的环境里慢慢成核、长大。

真实生产环境，MFC 要扛住四重现实考验： 第一，要扛得住长时间不间断干活。一次生长几十小时，全程不能歇，不能跑着跑着自己性能变差，零点不能悄悄跑偏。 第二，要扛住压力忽高忽低。炉子里真空泵一开一关、温度忽升忽降，管路里面压力跟着来回变。如果控制器扛不住这种波动，实际供气就会和设定值对不上。 第三，要多路气体配合干活。一台炉子会同时用好几种气体，MFC 要听得懂主控设备的指令，同步调整各路流量，切换不同的工艺配比。 第四，装到机器里面要好安装、好对接。机柜里面空间有限，接线、通讯协议要和整机兼容，方便工厂后续大批量生产调试。

项目启动之前，客户工程师做了大量功课，拿市面上好几个品牌的国产 MFC，一轮一轮做对比测试。反复核对流量准不准、重复性好不好、抗压力波动能力、长时间运行稳不稳定、通讯好不好对接。层层筛选之后，才敲定我们 夏罗登SCHALOD 系列 MFC。

客户核心痛点深度拆解

在正式合作之前，客户团队也梳理出老供气系统实实在在的痛点，也是我们这次项目要重点解决的问题。

痛点一：压力一变，流量就容易跑偏

炉子工作的时候，真空阀门开关、泵启停、温度升降，管路里的压力就会跟着来回变动。 普通的流量控制器，压力一变，输出流量就跟着跑偏。晶体生长这个工艺很残酷，哪怕只是百分之几的小偏差，几十个小时慢慢积累下来，晶体就会出现缺陷，一整炉直接废掉。

以前进口的产品倒是可以应对这种压力波动，但是买起来贵，交货时间也说不准。客户特别希望国产设备也能做到同样的抗干扰能力。

痛点二：连跑几十个小时，零点容易飘

想象一下，设备通电连续几十个小时，内部元器件持续发热工作。很多 MFC 实验室短时间测试看着数据很漂亮，可是一连跑几十小时，零点就悄悄偏移了。 零点一旦漂移，测出来的气体流量就出现系统性错误。不少国产样品，拷机测试几十个小时之后指标就超标，根本没办法真正用在晶体炉上面。

痛点三：多台设备一起工作，整机对接麻烦

一台晶体炉内部会同时装好多台 MFC，分别管控不同气体。机器的主控板，要同时给每一台下发指令，还要读取实时流量、设备状态、故障报警。 如果 MFC 通讯做得不好，就容易出现指令丢包、数据读不出来。调试人员坐在电脑前面，看着断断续续的数据，非常折磨。客户希望可以用标准的工业接口，减少写程序的工作量。

痛点四：进口货供应链悬在半空，维护成本高

之前用进口 MFC，受国际供应链影响，订货经常要等数月。设备现场一旦出故障，备件、返厂维修周期很长，直接耽误设备交付，也影响下游客户生产。 他们特别期待国产方案：交货快，后期维护方便，还能根据自己炉子的工艺，改软件、调参数。

我们给出的整套解决思路

针对晶体炉子现场这些真实难题，我们夏罗登的技术团队，结合自家硬件和算法，拿出完整的解决方案，选用 SCHALOD 系列 MFC，搭配 PC 端调试软件，从硬件选型、算法优化，再到联调测试，从头到尾配合客户落地。

1、硬件结构贴合炉子工况

我们这款 MFC 采用全金属密封的流路，内部流路做高精度抛光处理，减少气体吸附，避免杂质脱落出来。 针对晶体炉会用到的各类工艺气体，我们提前做好材质适配，做好氦检，达到半导体设备级别的漏率标准，杜绝外面空气漏进管路，破坏炉膛里面的环境。

设备的尺寸也适配客户机柜，可以面板安装，也可以机架堆叠安装，方便机柜里面布线排布。接头、电气接口都用行业通用标准，不用客户大规模改机器结构，减少改造成本。

2、算法专门优化，对付压力波动和长时间漂移

我们开启动态压力补偿算法，MFC 会实时感知管路上下游压力。一旦压力发生波动，内部程序会立刻修正输出，尽量不让压力变化影响实际出气流量。

固件里面还写了自适应零点检测校正逻辑。趁着工艺中间短暂的间隙，设备自己悄悄完成零点校准，抑制长时间运行带来的漂移。整机系统也可以主动下发校准指令，进一步保障长时间测量准确。 同时加入滑动平均滤波，过滤掉杂乱信号，流量数值不会乱跳，兼顾反应速度和数据平稳。

3、标准化通讯，多台 MFC 协同干活

硬件支持 RS485/Modbus‑RTU 常用工业协议，也可以按需扩展别的总线。 每一台 MFC 都有自己独立地址，同一根通讯线上可以挂很多台控制器。主控可以分别设置流量，读取实时流量、阀门状态、温度、故障告警。 我们完整给到通讯手册，还有电脑调试软件。客户的工程师开发整机程序的时候上手更轻松。

一旦某一台 MFC 出现异常，报警信号可以及时传给主机，设备就可以做安全保护逻辑，炉子整体安全性更高。

4、配套调试工具，方便研发测试

硬件交到客户手上的同时，我们也交付 PC 调试软件。研发阶段，工程师可以在电脑上配置参数、做标定，模拟长时间连续跑机。还能把全部流量运行日志导出来，看着曲线分析问题。哪里不对劲，看日志就能快速定位，少走很多弯路，缩短设备研发周期。

项目实施与整机验证过程

整个合作并不是拿来装上就完事，前后分了好几个阶段，一步一步验证。

第一阶段：寄送样品，实验室对比测试 我们把样品寄到客户实验室。工程师抱着严谨的态度，做一轮又一轮测试：测精度、测重复性，模拟压力来回波动，还做高低温试验。拿测试结果和原来进口产品做对照，确认硬件基础指标可以满足工艺门槛。

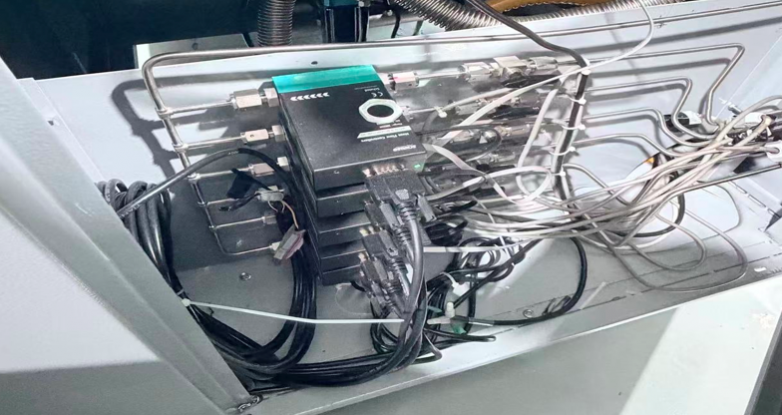

第二阶段：样机柜子内部试装 把 MFC 装到晶体炉样机机柜，接好气路管线、接好通讯线。开始短期模拟工艺调试。工程师蹲在设备旁边，一点点排查安装、密封、通讯上面的小问题，把各种小 bug 提前解决掉。

第三阶段：整机完整工艺联调 在样机上完整复刻真实晶体生长整套流程。按照真实工艺切换各路气体配比，全程记录运行日志。遇到细节问题，我们这边远程迭代固件版本。 这也是国产厂商很实在的优势：有问题可以快速改版本，不像海外品牌要漫长排队审批。

第四阶段：长时间拷机可靠性大考 模拟真实生产场景，机器连续几十个小时不停运转，人为模拟泵启停带来的压力波动，全程记录 MFC 输出的数据。拷机结束之后再重新核对精度、零点漂移。 经过多轮严酷的拷机验证，各项指标终于达到晶体炉工艺的使用标准。

全部测试做完之后，进入小批量供货，MFC 正式装在晶体生长炉上，开展真实的工艺试验。

项目落地应用成效

工艺上：炉膛气体环境稳定靠谱 完整晶体生长周期里面，各路气体输出很稳。就算遇到压力扰动，流量偏移也控制在工艺允许范围；长时间运行零点漂移也符合晶体制备的要求，给晶体生长提供稳定的气体环境，保障晶体品质，每一批产品的效果也更加一致。

供应链上：实现核心部件国产化，降低风险 用上国产 MFC 之后，不用再苦苦等待海外漫长交期，采购成本也得到优化。 后续炉子工艺如果有改动，需要调整固件和参数，我们可以快速响应，不用受海外流程束缚。

整机开发：减轻研发调试负担 标准通讯接口、完整手册加上调试软件，帮助客户研发团队快速完成整机集成。故障报警可以接入设备安全保护，晶体炉子整体安全性得到提升。

运维服务：本土支持响应更快 作为国内厂家，出现调试或者故障问题，工程师可以远程快速排查，必要的时候还可以现场支持。不用漫长等待海外邮件来回，大大降低设备后期维护的压力。

很多人过去会有一个固有印象：国产 MFC 只能用在要求不高的普通场景，像晶体生长这种长时间、高要求的工艺，还是只能靠进口。

通过这次合作我们能看到，夏罗登 MFC的硬件、传感、补偿算法、固件迭代能力，已经可以应对高端装备的需求。 不过高端装备国产化，绝对不是简单纸上参数对标就万事大吉。 你得真正懂设备在车间、实验室里面会遇到哪些真实麻烦，硬件、算法、软件整套都要跟着工况做适配，还要陪着设备厂家做完一轮又一轮测试验证，才能真正把产品用好。

未来国内泛半导体行业还会继续往前走，晶体、薄膜、刻蚀各类装备都在努力国产化。相信国产 MFC，会越来越多地出现在各类高端工艺设备上面，一起推动咱们国内装备产业链变得更加自主可控。
